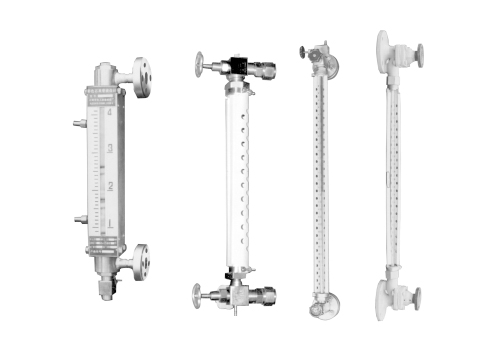

玻璃管液位计

概述

普通玻璃管液位计上、下阀体与容器构成连通器,通过玻璃管可以直接读得容器内介质液位的高度。双色玻璃管液位计是利用光学原理,通过自然光透过玻璃管可以彩色显示液位的高度。在上、下阀门内均装有钢球,当玻璃管因意外而损坏时,钢球能在容器工作压力≥0.3MPa的作用下,阻塞液流通道,防止介质外喷。因此玻璃管液位计主要应用在工业生产中,用于各种罐、塔、槽、箱等容器内的液位指示。

主要技术参数

测量范围:500、800、1000、1100、1200、1400、1700mm

工作压力:≤1.6MPa

工作温度:≤200℃

伴热蒸汽压力:≤0.6MPa

伴热蒸汽接口:M12×1(外)

连接方式:UG型法兰连接DN20(或根据用户需求)

平面(A):HG20593-97、 JB/T81-94

凸面(B):HG20595-97、 JB/T82.1-94

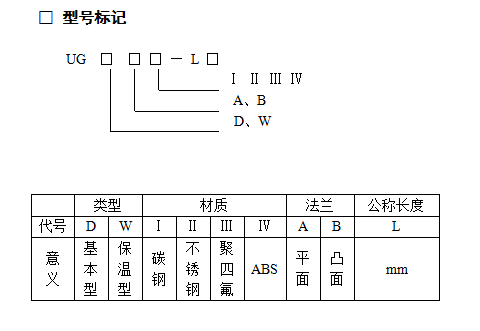

型号标记

工作原理

在液位计上、下阀门处皆装有法兰。法兰与被测容器法兰连接,构成连通器,透过玻璃管直接指示容器内的液体。

从结构上,由于使用条件不同可分为保温和不保温结构。在上下阀门内各装有一个钢球。当玻璃管因意外事故突然破碎时,钢球在容器内压力的作用下,能保证自动封闭,防止容器内的液体喷射和继续外流。为了保证钢球在玻璃管破碎后能起自动封闭作用,容器内外的压力差不能小于0.3MPa。 在液位计的下阀处同时设有排污结构,可供液体取样,或在检修时放出玻璃管中剩余液体以及清洗内部之用。

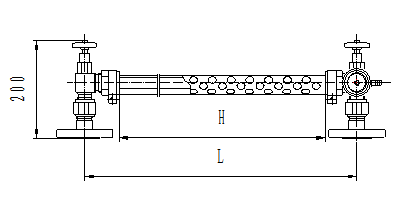

外型结构及安装示意图

外型结构及安装示意图

使用与维护

☆液位计在运输、搬运及安装时,不准撞击或敲打,以防玻璃管和玻璃片破碎。

☆液位计安装后,当介质温度很高时,不要马上开启阀门,应预热20-30分钟,待玻璃管有一定温度后,再缓慢开启阀门。

阀门开启程序:先缓慢开启上阀门,再缓慢开启下阀门,使被测介质慢慢进入玻璃管内。

☆液位计在使用中,应定期清洗玻璃管内外壁污垢,以保持液位显示清晰。清洗程序:先关闭与容器连接的上、下阀门,打开排污阀,放净玻璃管内残液,使用适当清洗剂或采用长杆毛刷拉擦方法,清除管内壁污垢。

☆如果石英管断裂或挂垢严重需要更换时,具体步骤如下:

拆下表体,拧开两端螺帽和螺母,用木棍将石英玻璃管从一端向另一端敲击,取出石墨环,将新石英管装入再将石墨环套在石英管上,等距嵌入表体内,拧紧两端螺母及螺帽,确认无渗漏后,即可投入运行。

☆液位计应保存在室温0 ~ 40℃,相对湿度不大于90%干燥通风的室内,且空气中不含有腐蚀性气体。

产品随机附件

☆使用单位收到包装后,首先检查包装是否完整。

☆随机附件:合格证、使用说明书。

订货须知

☆订货时请标明液位计型号、安装中心距、法兰通径及标准、工作压力、介质名称、温度及接液材质。

☆也可按选型标记逐项填写。请另外注明介质名称。

☆特殊要求请另加说明。
