US系列超声波物位计

一.概述

超声波物位计以我公司独立开发的专用超声波处理技术为系统核心,采用先进的国外芯片、电子器件硬件,结合高智能软件的回波分析处理技术,保证检测的精度与真实性,实现了超高速的数字信号处理功能,且包含多项专利技术,操作简单、安装维护方便,并具有稳定可靠、精度高、寿命长、等特点,适用于水处理以及化工等领域监控,以及测量物位高度,测距离等。在现今时代可完全取代同类进口仪表,从而方便了用户的使用和维护等。

仪表可选用通过4~20mA、开关控制、RS485(Modbus等协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的监控数据。

特点:

声波智能处理专利技术,能够抗各种干扰波。

非接触式仪表。

防雷、瞬间防短路的保护功能。

数据存储长100年。

非接触、无磨损、无污染、寿命长、故障低。

自动增益、能量集中、有利于复杂环境

二.安装参数示意图及计算原理

原理:传感器经发射面发送超声波脉冲束被检测面反射回来,并被传感器接收所需时间t,结合声速S(温变等)特点。通过此原理就可以实现测量计算。

标定:由用户输入安装高度G和量程d

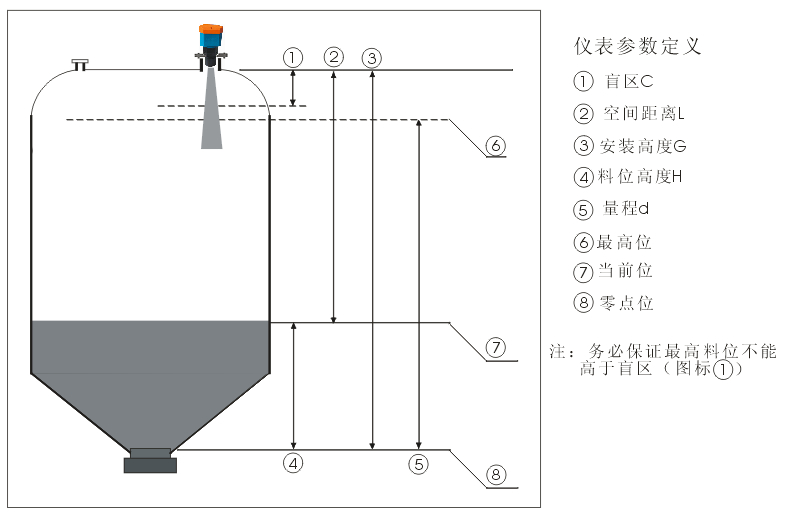

安装参数示意图

安装高度G:(探头到罐底的高度)

物位高度H:(水位或料位高度)

空间距离L: (探头到被测面的区域)

仪表盲区C: (发射面下方一小段区域)

公式:

1、测距:L=S*T/2;  S=331.45+0.61*n℃

2、物位:H=G-L

3、输出:P=H/d*16+4或P=L/d*16+4 (注:P输出电流值,单位mA)

三、仪表检验规程:

在仪表设定或使用前必须查看空间距离是否准确。它是检验仪表好坏以及使用工况环境是否适合本仪表唯一参考值,与参数设定无关。

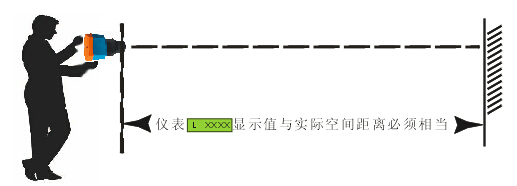

仪表操作


具体操作:上电后将仪表发射口垂直正对被测面,按移位键切换到空气距离显示界面,查看仪表空气距离显示值是否约等于实际距离值;移动仪表或被测面,查看仪表显示变化量是否与移动距离值相等;如果都约等,说明本仪表以及工况良好,可以进入下一步调试、使用;否则查找原因等。(由于超声波传播有一定的发射角度及盲区,所以尽量在盲区外的空旷或低料位区域检测或使用,这样才能保证在整个工况下正常。)

四、仪表键面、参数查看、设定说明

按键说明:

按键说明

菜单使用:

工作模式:仪表上电启动后默认处于工作模式,工作模式下短按移位键可以循环查看仪表各工作参数,约10s没有按键操作的话仪表自动返回到显示物位高度或空气距离界面(取决于当前测量模式)。各工作参数界面如下(单位:米):

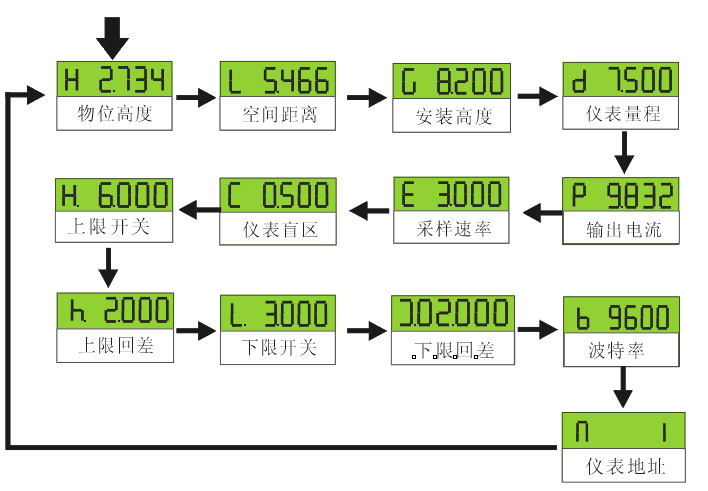

各工作参数界面

设定模式:工作模式下长按确定键()3s左右可进入设定模式,该模式下暂停采样,依次显示各参数设置菜单,再次长按确定键3s左右可保存修改并退出设定模式返回工作模式。

参数说明:

进入设定模式后,当前参数修改界面中待修改的位进行闪烁,单按置数键即可修改此位数值,单按移位键移动到下一可修改位;单按设定键保存当前参数的修改并进入下一参数修改界面。

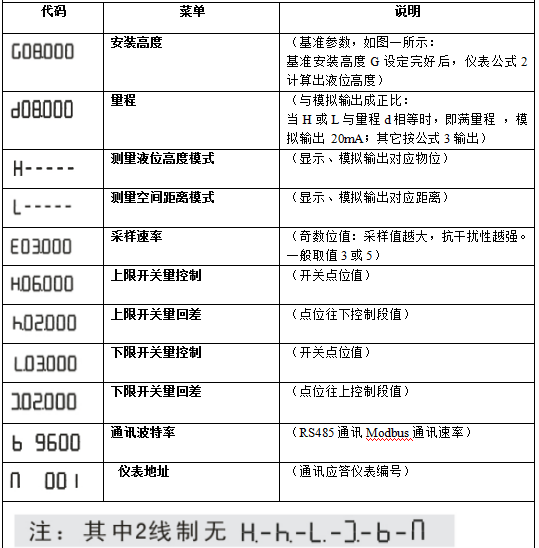

参数说明

仪表一般只需设定基准面值(即安装高度)一个参数就可以满足您的工作需求。(当然仪表的生产过程中因探头的离散性等,使发射面会有甚微的偏差,所以测量要求更高时设定基准面(安装高度 )可能也要修改偏差值。)

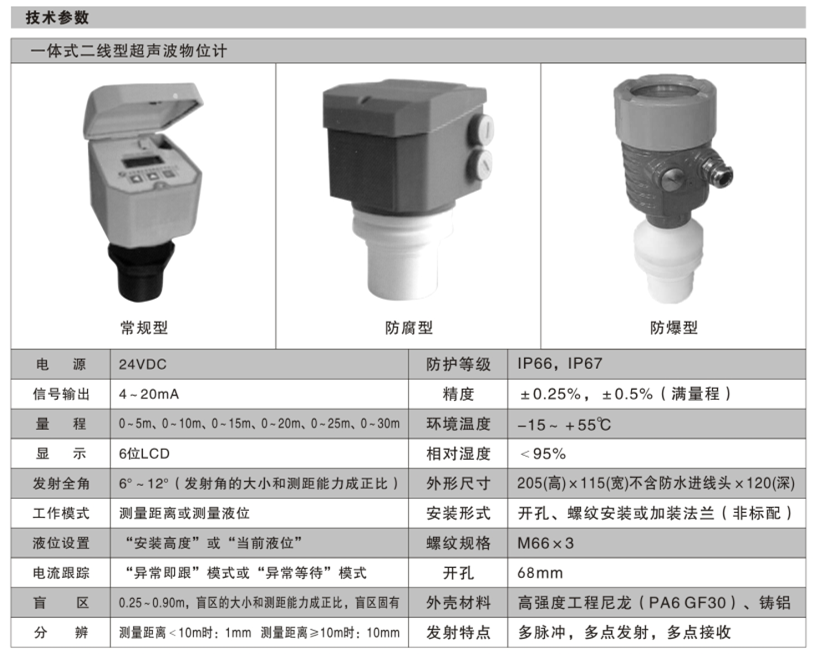

技术参数

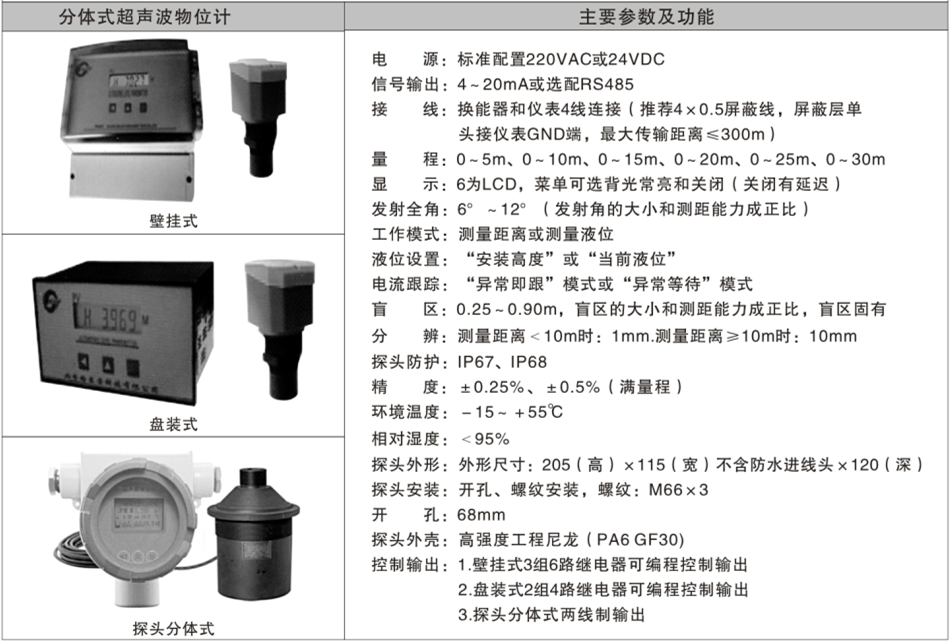

技术参数

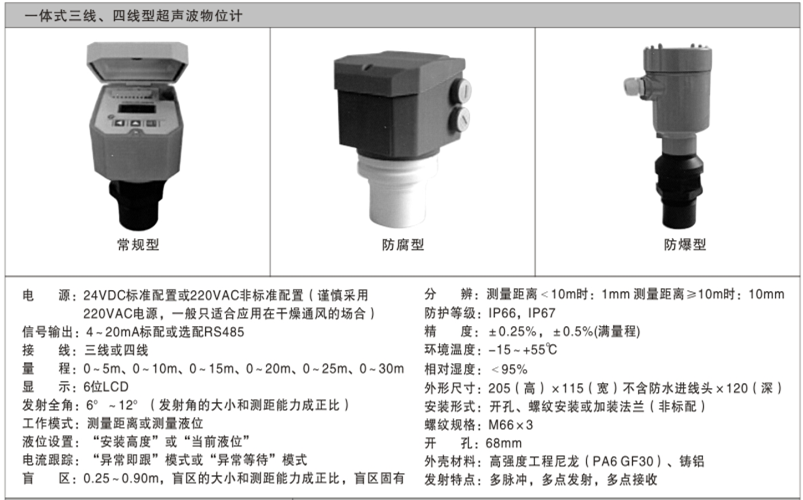

技术参数
