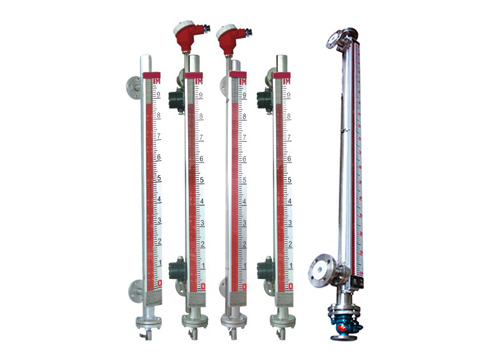

侧装磁翻板液位计

(一)工作原理及用途

磁翻板式液位计是以磁性浮子为感应元件,并通过磁性浮子与显示色条中磁性体的耦合作用,反映被测液位或界面的测量仪表。

磁翻板液位计和被测容器形成连通器,保证被测量容器与测量管体间的液位相等。当液位计测量管中的浮子随被测液位变化时,浮子中的磁性体与显示条上显示色标中的磁性体作用,使其翻转,红色表示有液,白色表示无液,以达到就地准确显示液位的目的。

就地显示磁性浮子式液位计具有显示直观醒目、不需电源,安装方便可靠,维护量小,维修费用低的优点,是玻璃管,玻璃板液位计的升级换代产品。可广泛应用于石油,化工,电站,制药,冶金,船舶工业,水/污水处理等行业的罐,槽,箱等容器的液位检测。

用户还可根据工程需要,配合磁控液位计使用,可就地数字显示,或输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关使用,对液位监控报警或对进液出液设备进行控制。

(二)技术参数

1、测量范围:根据用户要求(最大9000mm)

2、测量精度:≤±10mm

3、介质压力:-1.0-10.0Mpa

4、介质温度:-40℃~350℃

5、介质粘度:≤10-4㎡/S

6、介质比重:≥0.35g/cm3

7、管体材质:由具体介质确定

8、安装法兰: 标准DN20、DN25。也可以根据用户要求

9、排污阀:(Q11f-15PC1/2’’)内螺纹管式球阀

(三) 安装

a) 用户在收到产品时应认真检查产品,是否在运输中受到的损害,并且检查是否和定货要求一致。检查完好后按照以下顺序准确安装.

b) 浮子和测量管分开包装。移除底部法兰,保持浮子顶部向上,将浮子装入测量管内,将底部法兰安装好。然后与被测容器连接.

c) 浮子中的磁性体与显示板上色条中的磁体作用,色标翻转,红色表示有液,白色表示无液.

注意:浮子要轻拿轻放,以免损坏;在安装前必须将显示条用浮子全部调整为白色,以免影响读数。

(四)运行

1、关闭底部排污阀

2、慢慢打开阀,随之浮子腔内的压力缓慢增大,如果压力迅速增大,有可能是浮子向上撞击而损害浮子。浮子将随液面移动,浮子和显示条通过磁耦合作用,旋转180度色标由白色变成红色,以此反映液位。

(五)维护与保养

根据需要对仪器清洁保护。

方法1:如果腔内附着脏物,将阀关闭,移除底部法兰,清洁测量管。

方法2:关闭阀,打开底部排污阀,排掉测量管内的沉淀物。

UHZ-52、55型磁性浮子液位计使用须知

1.仪表经长途运输颠簸后,52型磁浮子在主体管内往复串动,显示器的磁翻板,可能会出现红、白杂乱的“花脸”现象。仪表安装前,可将浮子取出,将磁钢部位贴在显示器玻璃护罩外(注意浮子向下标识),从上端缓慢滑向下端, 使显示器全部显示为白色即可。55型如出现“花脸”现象,可用一块磁钢从一端滑向另一端,将显示器全部调为白色。

2.液位上升时,以红色显示液位高度;红色上部为白色,显示无液部分。

根据HG/T21584-95化工部标准4.5条规定:

a).水压试验时,浮子,浮球按1.25倍公称压力单独进行,不参与工艺容器耐压强度试验:

b).主体管水压试验,按1.5倍公称压力进行,但须将浮子取出。

其他要求,请详见产品使用说明书。
