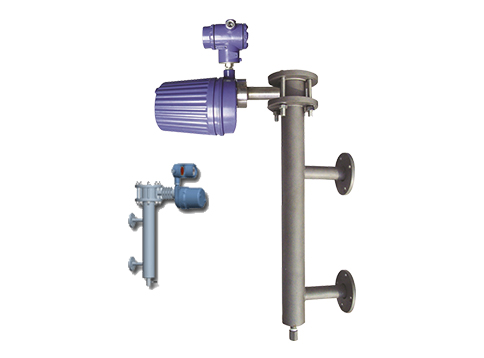

UTD系列智能电动浮筒液位变送器

一、产品概述

UTD系列浮筒液位计依据力平衡原理,采用新颖的传感结构,可直接测量浮筒在液体中所受的浮力,很好地解决了静压的影响。本仪器具有耐高温、耐高压突出特点,为解决高温高压容器内的液位测量提供了良好的方法,兵器该仪表具有精度高,可靠性好、调整方便、测量范围广、经久耐用、性能价格比高等优点,适合工艺流程中敞口或者带压容器内的液位、界位的连续测量,广泛应用于石油、化工、电子、食品、水利、冶金、热力、水泥和污水处理等行业。该仪表符合二线制4-20mA传输协议,并有本安型或隔爆型;现场指针型或液晶指示型,以及多种安装形式,为用户提供了非常广泛的选择空间。另外高质量的电路及传感系统,保证了在各种应用场所的优良性能。

公司的决策是不断生产改进产品,保留改进包括本手册的技术性能的权利而不事先通知用户。

二、结构原理

1、结构

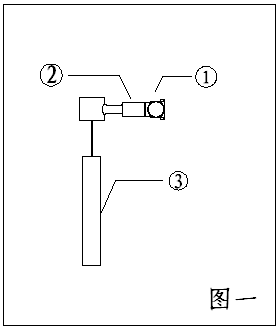

UTD系统浮筒液位计由浮筒、D0/D1~3指示器和传感器机构三部分组成 ,如图一所示:

①DO/D1~2指示器

②传感机构

③浮筒

结构图

2、工作原理

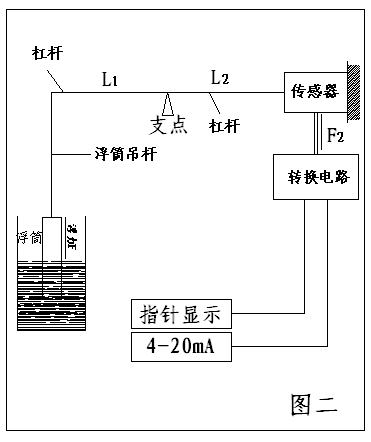

当浮筒受到液体向上浮力F1后,通过杠杆的作用使应力传感器受到一个向下的力F2,如图二所示:

图:

公式

传感器电压输出:

公式

即:V∝F1

案例图

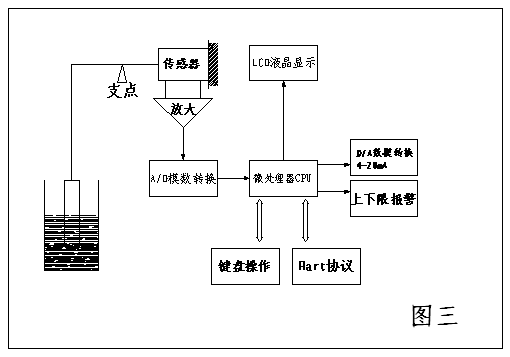

因为浮筒漫没液体的高度与所受到的浮力成正比,因此,浮力的变化通过传感器电压输出就变换成对应的液体高度,并通过V/I转换或通过A/D→CPU→D/A转换成标准的4~20mA电流输出,如图三所示:

案例图

二、主要特点

3、耐高温高压、质量稳定、性能可靠。

4、采用系列化设计,多种安装方法,使用面广,可装于各种储罐和过程罐,各种常压罐和压力罐。

5、智能化结构设计既有参数设定、标校及故障提示功能。

6、标准的二线制4~20mA输出,无需专用二次仪表,并可与计算机连接。

7、既有上、下限报警功能(可选),经触点容量放大后,可控制泵或其它连锁机构。

8、既有温度不常和软件修正功能。

三、主要技术参数

1、测量范围:0.3~3m

2、精度等级:0.5、1.0

3、输出信号:4~20mA DC 二线制


4、供电电压:12~36V DC

5、公称压力:2.5、4.0、6.3Mpa

6、环境温度:-40℃~80℃@指针式

               -30℃~65℃@液晶式

7、工作温度:-40℃~100℃(无散热片)

               ≤400℃(带散热片)

8、介质密度:液位ρ≥0.4g/cm³

               界位ρ1—ρ2≥0.1 g/cm³

9、接液材质:测量室为碳钢或1Cr18Ni9Ti其余为1CR18Ni9Ti

10、外壳材质:铸铝

11、连接法兰:浮筒DN40  PN4.0 法兰标准JB/T82.2-94特殊型:由用户选择

12、电缆接口:M20X1.5(内螺纹)

13、防护等级:1P65

14、负载特性:最大负载电阻=50x(电源电压-12)Ω

                            =600Ω@24V DC

15、上、下限报警点输出形式:集电源开路形式,最大输入电流100mA,最大开路电压39V DC

16、D0指示器为指针式0~100%刻度显示,D1指示器为数字液晶显示,D2指示器为数字液晶显示带上下限报警,D3带有Hart协议。

17、防爆型式、防爆标志、防爆合格证编号:


防爆形式

防爆标志

防爆合格证编号

本质安全型

Iall CT3-5

CYB99441

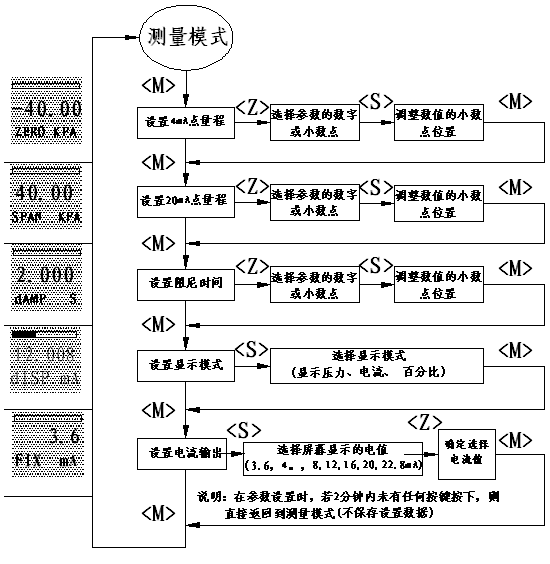

四、智能型浮筒液位计软件操作说明

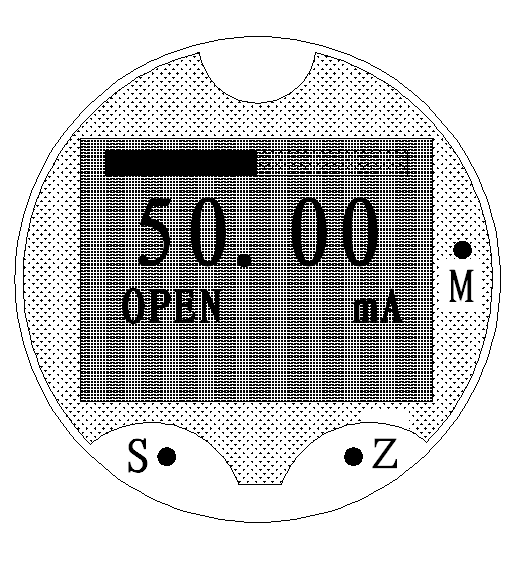

调零键<Z>、调满键<S>、功能键<M>

智能型浮筒液位计软件操作说明

以上功能,使用调零键、调满键即可实现。

两按键变送器主板按键操作说明同上

不代表头显示也可实现调整

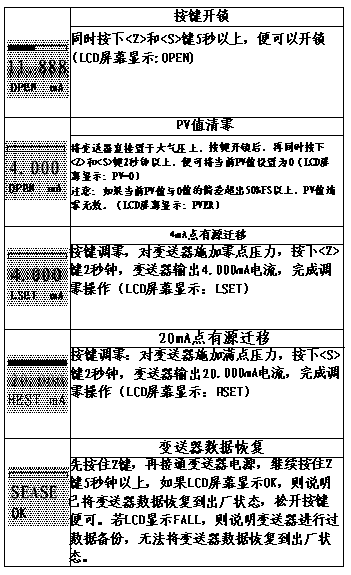

以下功能,需三按键同时使用,无需按键开锁。

示例图

五、型谱与订货须知

1、型谱

2、订货须知

订购仪表时请注明以下内容:

a、规格型号

b、测量范围

c、介质名称

d、介质密度

e、工作压力(实际操作压力)

f、工作温度(实际操作温度)

g、最低环境温度

h、注明需特殊接液材质的牌号

i、注明执行其他标准法兰的标准号

六、标志、运输及贮存

1、标志:仪表标牌上有主要参数内容

2、运输:在运输、搬运过程中应避免受到强烈的震动与冲击。

3、贮存:仪表应贮存在环境温度-40~55℃,相对湿度不大于90%的无雨雪侵蚀性场所。

七、随机附件

仪表出厂已包装完善,随产品附有:

1、说明书

2、合格证

3、标准数据单

4、装箱单

5、配套件(如配对法兰等)
