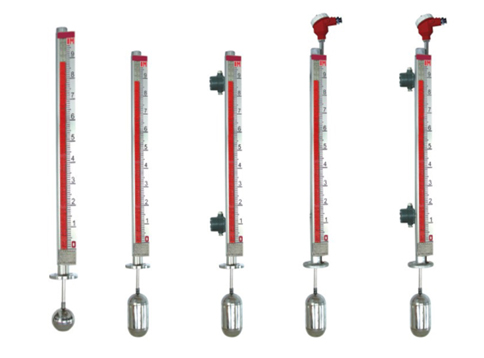

顶装磁翻板液位计

顶装磁翻板液位计概述

UHZ-55型顶装浮球液位计,适用于容器顶部安装,特别是地下或半地下贮罐液位得到测量优为理想。

指示器炎型

◆UHZ-55G型:翻管式

◆UHZ-55B型:翻板式

结构及测量原理

液位计由浮球组件、测量导管、指示器及连接法兰等部件组成。液位计以浮球为测量元件,浮球随液位的变化而上、下浮动,带动连杆顶端的磁钢同步移动,通过磁耦合作用,使指示器的指示管(板)翻转,色彩显示出液位的高度。

液位计可配置报警器或变送器,用以实现液位信号的远传或报警显示。

当被测液面波动较大或测量范围很大时,可加装防波管,以防止连杆弯曲。安装时,要确保测量导管与防波管在一个轴线上。

主要技术参数

◆基本型(就地显示)

◆测量范围H: 500~ 3000(mm)

◆上限高度Ho:液位上限距仪表法兰下端面之间距离,Ho数值由用户提出

◆指示误差:土10mm

◆工作压力: <2.5MPa

◆介质密度: >0.45g/cm³

◆连接法兰: DN150、JB/T82.1-94、 HG20594-97

◆或选用其它法兰标准

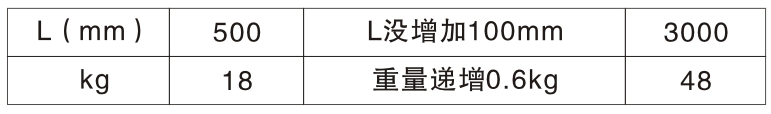

◆重量:

重量参数

◆报警器

◆误差:  土5mm

◆触点形式:一常开一常闭接点

◆供电电压: 24VDC

◆防爆等级: dIIBT1-4◆防护等级: IP66

◆环境温度: -40~ 60C

◆变送器

◆量程:0~ 3000 ( mm)

◆误差:土10mm

◆输出信号: 4~20mA(两线制)

◆负载电阻: <5502

◆供电电压: 24VDc

◆出线口: M20x1.5(内)

◆防爆等级: dIIBT1-4、 ibllBT4

◆防护等级: IP66

◆环境温度: -40~ 60℃

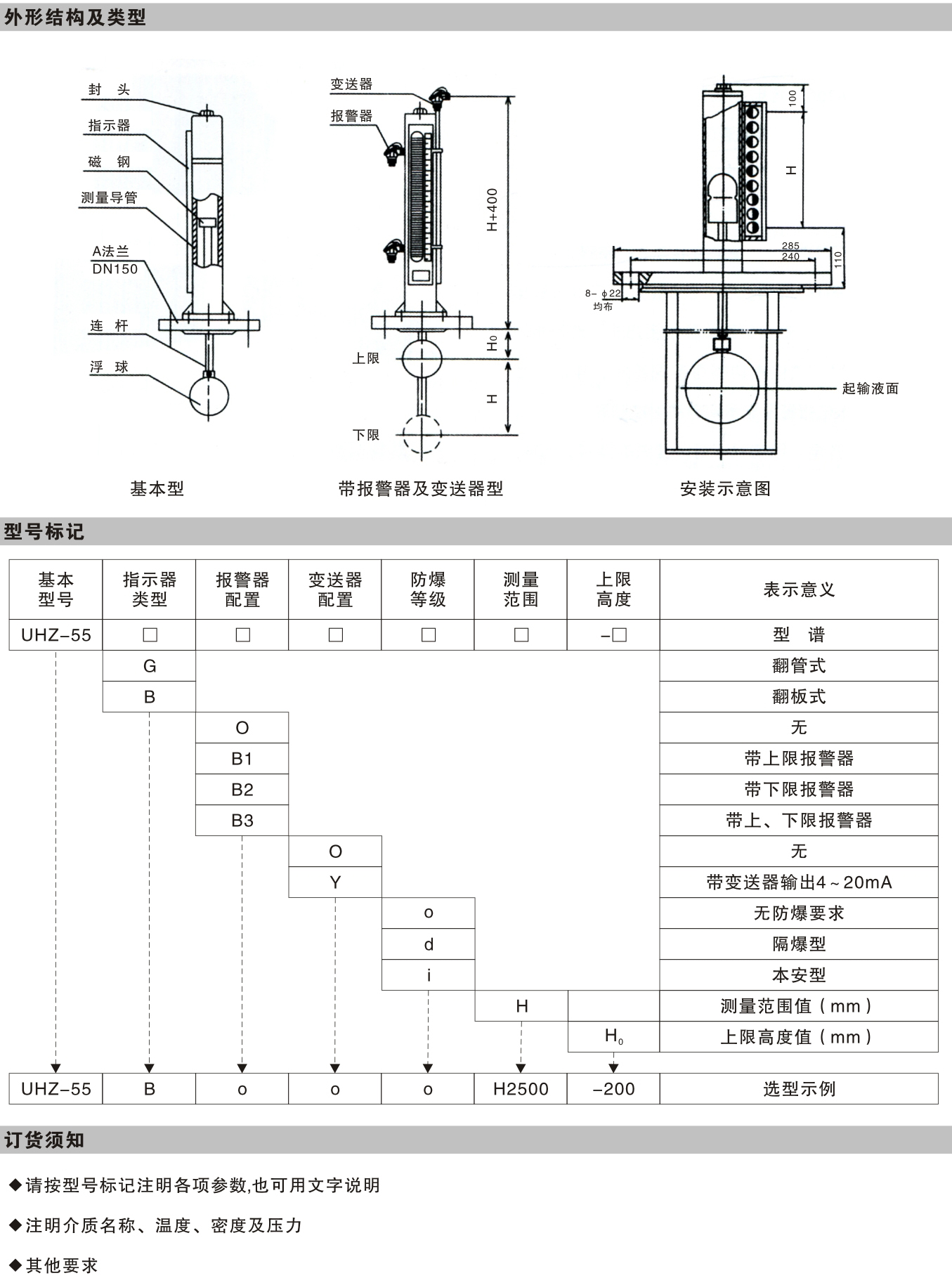

外形结构
