电接点水位计

  • 所属分类:电接点水位计

  • 点击次数:
  • 发布日期:2020/01/07
  • 在线询价
详细介绍

电接点水位计

电接点水位计由测量筒和二次表组成。测量筒上的电极安装位置与二次表上的发光二极管相对应,二次表在控制室内显示水位状态,并在水位异常时进行声光报警和连锁控制。本系列仪表测量筒分普通型及自补偿型两种,二次表有模拟型及智能型两种,具有显示直观、可靠耐用、维修方便等优点。

1应用场合及型号设置

1.1、应用场合:主要用于各种锅炉汽包、储集器、高、低压加热器、除氧器、蒸发器及水箱的水位测量,也可用于其它工艺装置的液位测量及远传。

1.2、产品型号设置

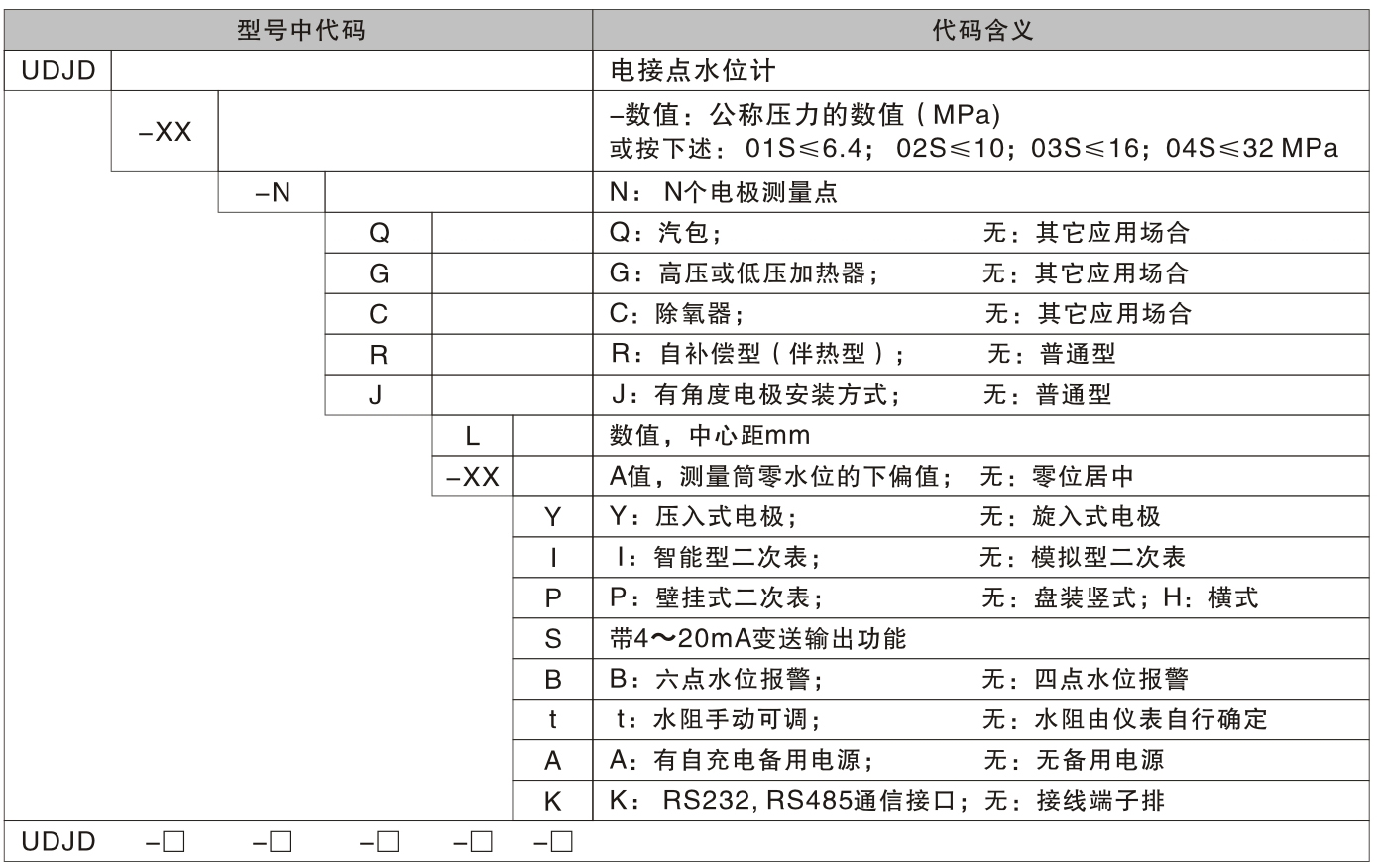

产品型号含义

2 系统构成与工作原理及特点

2.1、系统构成:本水位计主要由测量筒体、陶瓷电极、二次测控仪表等几部分组成。其中普通型见图1,自补偿型见图2 。

2.2、显示方式:本装置模拟型二次表采用热工习惯的标志,即汽红、水绿的双色合成光柱显示,直观地显示汽、水位置。智能型除上述之外,还具有LED数字显示液位。

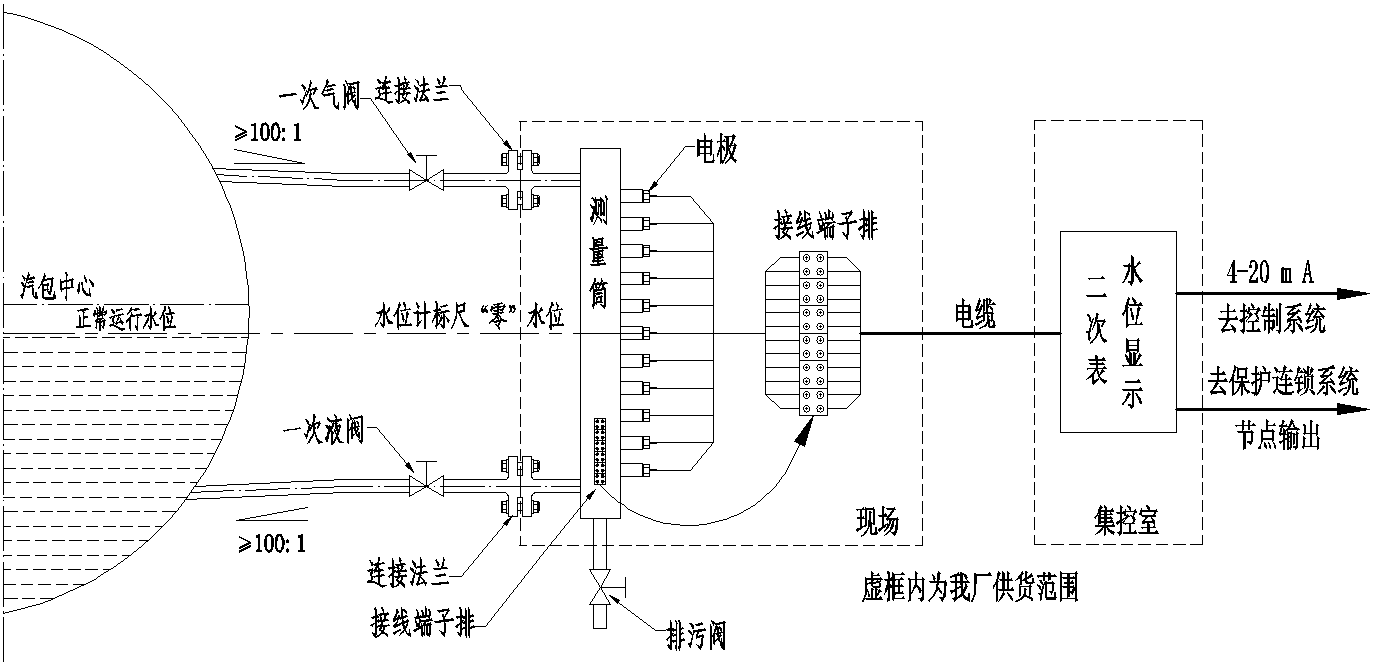

普通型结构原理图


普通型结构原理图

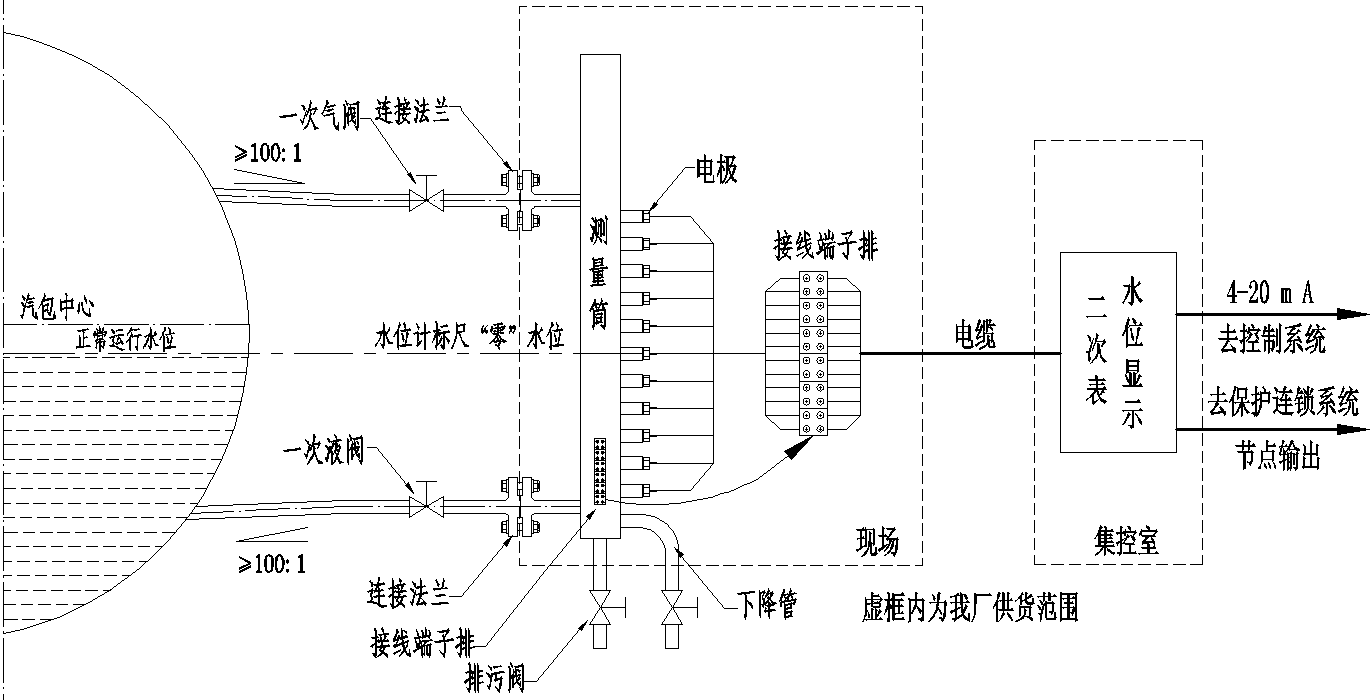

自补偿型(伴热型)结构原理图

自补偿型(伴热型)结构原理图

2.3、工作原理及特点:

2.3.1、普通型:本水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量,由于液位的变化,使部分电极浸入水中,部分电极置于蒸汽中,在炉水中的电极对筒体阻抗小,而在蒸汽中的电极对筒体的阻抗大,利用这一特性,可将非电量的液位信息转化为电量信号,送入二次仪表,从而实现水位的测量、显示、开关量报警输出,4~20mA变送输出等功能。

2.3.2、自补偿型 :通常电接点水位计在使用时,由于做了保温,习惯上认为电接点水位计筒体内的水样是接近汽包的。但是随着这些年发电机组越做越大,汽包内压力、温度越来越高,加上保温达不到预期效果,电接点水位计筒体内的水温就与汽包内的水温产生了差距。又由于习惯上电接点水位计是不做水位补偿的,这样相比之下,电接点水位计与就地水位计所显示的水位就会有差异,电接点水位计所显示的水位往往会偏低,而且越是大机组,偏差越大。

针对上述现象,自补偿型水位计(伴热型),突破了以往的结构形式,增加了伴热和冷凝装置。伴热装置的汽源来自汽侧取样管,汽源进入加热管,通过加热管对筒内的水样进行加热,以提高水样的温度。而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中,这样筒体中就会不断涌现出温度接近饱和温度的纯净水,迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体,经过水侧取样管流回汽包。此过程实现了水质的自优化,可使水位计减少冲洗次数,不仅提高了电极的使用寿命,同时也提高了筒体内水样的平均温度,从而增强了汽包内水样与测量筒内水样的一致性。这两种结构的采用,使得水位计内的水位无论是在冷态还是在热态都能够保持与汽包内的水位更加接近,使测量较比普通测量筒更加真实准确、动态响应快、附加误差小、电极寿命长。

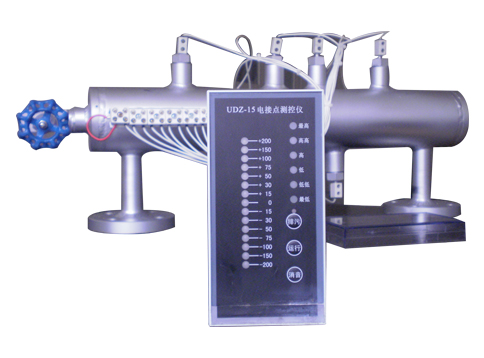

电接点水位计及二次表

3、主要技术参数

3.1、监视方式:集控室内二次表或现场二次表显示监视;

3.2、公称压力: 2.5, 4.0, 6.4, 10,  16, 25, 32 MPa;

3.3、工作压力: 1.6, 2.5, 4.0, 6.4, 10, 16, 25 MPa;

3.4、工作温度:饱和蒸汽水温度(-80~540℃);

3.5、测量筒规格: L为中心距,可按用户需求制造:

筒体规格

D×S×L mm

工作压力

Mpa

公称压力

MPa

是否有

排污阀门

01S

φ89×8×(L+100)

≤4.0

6.4

有阀门

02S

φ89×14×(L+100)

≤10

16

有阀门

03S

φ102×22×(L+100)

≤21.5

32

φ28×4排污连管

3.6、电极点数及分布:测量筒的测量点数及分布可按用户要求制造。

L mm

测点数

电 极 点 分 布 (0点对应 1/2中心距 处)

440

5

0,±50,±75

0,±50,±100

600

7

0,±30,±50,±100,

0,±50,±100,±150,

670

9

0,±30,±50,±75,±100,

0,±50,±100,±150,±200

800

11

0,±30,±50,±75,±100,±150,

850

13

0,±30,±50,±75,±100,±150,±200

1100

15

0,±15,±30,±50,±75,±100,±150,±200

1700

17

0,±15,±30,±50,±75,±100,±150,±200,±250

2500

19

0,±15,±30,±50,±75,±100,±150,±200, ±250,±300

19

0,±25,±50,±75,±100,±150,±200, ±250, ±300,±350

≥1000

可定制19~36点产品,电极分布按用户要求,

3.7、连接方式:法兰连接或焊接,也可按需设计;

3.8、仪表材质:①标准型为碳钢;②不锈钢等材质需订货时指出

3.9、电极工作压力≤34Mpa ,温度≤650℃;绝缘电阻>148MΩ

3.10、二次表技术参数:我厂研发的新一代电接点测控仪,具备很多独有优点,分为模拟电路型及智能型。
