电容物位计

您的当前位置: 首 页 >> 电容物位计 >>

电容物位计

  • 所属分类:电容物位计

  • 点击次数:
  • 发布日期:2020/01/07
  • 在线询价
详细介绍

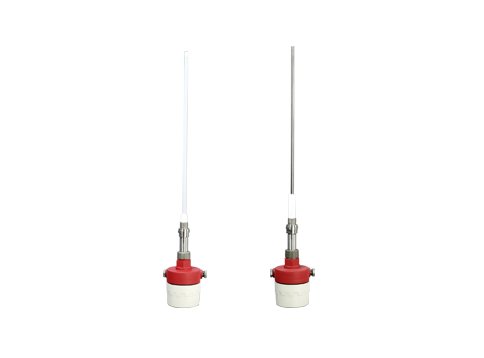

ULDY电容物位计

一、概述

ULDY系列射频电容式物位开关是一种高度智能化的物位产品,它克服了以往传统的测量方式(如充放电法等)报警精度低和调校步骤复杂给用户带来的不便。本系列物位开关广泛适用于石油、化工、电力、冶金、机械、食品、制药、饲料等行业。

二、主要特点

采用射频电容测量,几乎可以检测所有的物料,包括固体和液体、导电介质和非导电介质、腐蚀、粘稠介质等。

能克服探头上粘附层及物料喷溅对测量的影响。在这些场合,电容开关均不会产生误动作。

采用聚四氟乙烯保护探极,适用于高温、高压、腐蚀性介质。

三、工作原理

本产品采用国际上先进的射频电容技术,将容器内的物位变化量转换成电容变化量探极作为的一个极板,容器壁(或辅助探极)作为另一个极板,通过电子插件把电容量的变化转换成脉冲频率的变化,将来自料位介电常数引起的信号变化给电子线路,由于电容量变化,驱动输出电路发出报警信号,从而达到检测料仓有无料位。

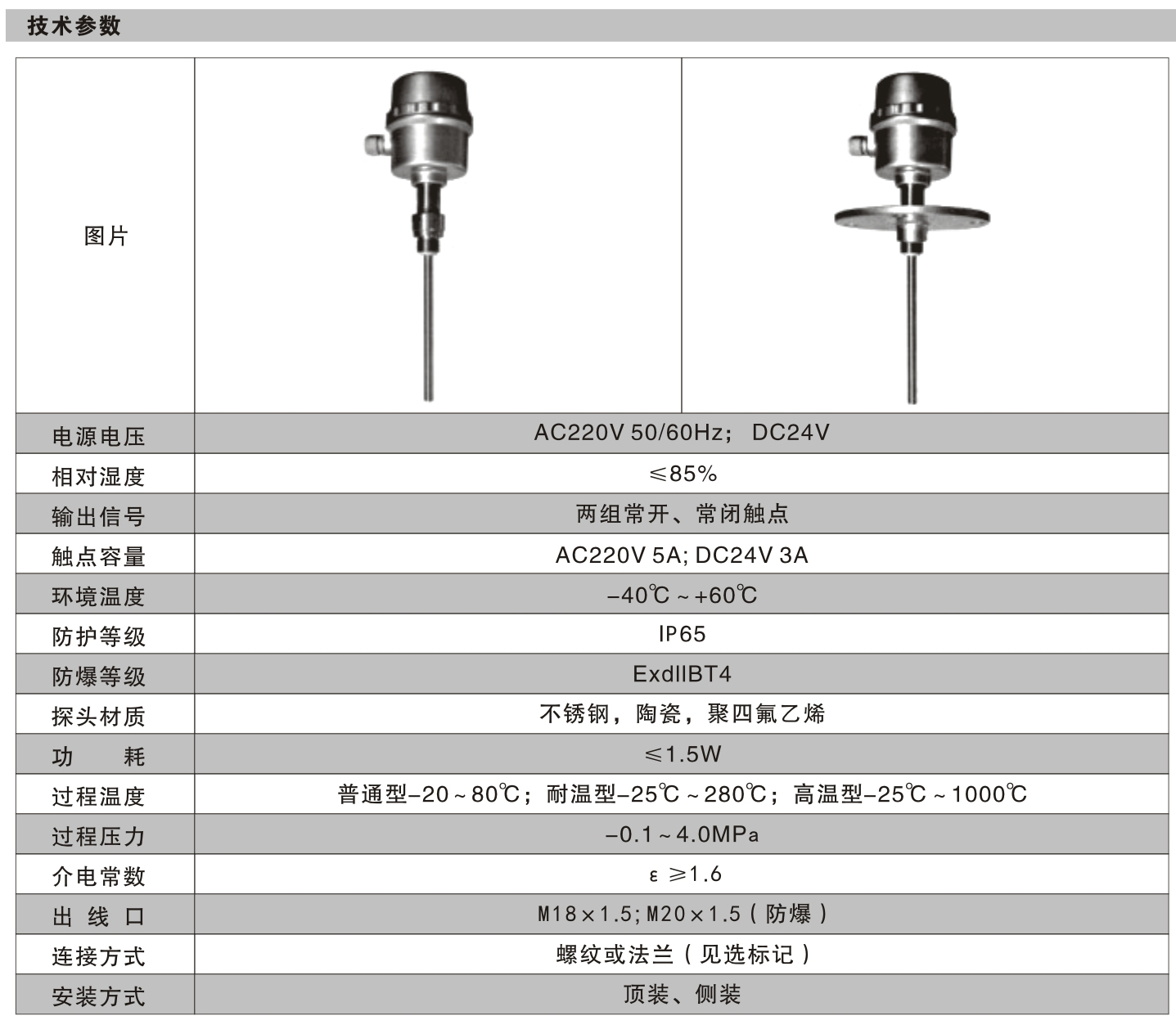

四、主要技术参数

工作电压:220VAC  50/60Hz ;DC24V

相对湿度:≤85%;

输出信号:二组常开、常闭触点  0/10mA;

触点容量:AC220V,5A ; DC24V,3A;

环境温度:- 40℃~+60℃;

防护等级:IP65;

防爆等级:ExdⅡBT4;

探头材质:316不锈钢、四氟乙烯、高温塑料;

功耗:≤1.5W;

过程温度:普通-20~80℃;高温-25~180℃;

过程压力:-0.1~4.0MPa;

介电常数:ε≥1.6%;

延迟时间: 2秒;

电气接口:M20x1.5;

连接方式:

3/4”管螺纹;

法兰(可选);

1–1/ 2”管螺纹;

安装方式:顶装、侧装。

五、产品选型标记

注:选型同轴探极时,需注明同轴径及螺纹规格,如φ40/G2″

六、安装和使用

1.安装方法:可以侧装或垂直插入安装,探极部分应安装在相应的补测料而的高度。

法兰标准选用JB81-59,PN1.0MPa。

2.射频电容式物位开关的防护:

(1)进料孔不能直接对准探极,如果无法躲避时,为防止压实的大块物料落到棎极上,须在棎极上面大于20cm处设防护板或加保护罩,以免损坏探极。如果是风送物料时可设防风板。

(2)不可将仪表设置在阳光直射处,如阳光直射可设一块隔热板。

(3)外壳安装要使电缆出线孔朝下或水平(可以松开连接管的锁紧螺母进行调整),并加橡皮圈密封防止水滴渗入壳内。

3. 使用须知:

(1)使用前先检查仪表的工作和延时,无误时方能投入运行,。

(2)仪表要定期检查。

(3)接地线要与容器壁或大地良好接触,接地电阻<2Ω。

(4)仪表使用时,可适当提高速灵敏度以便适应不同物料和场合。

七、仪表调试与接线

1.仪表调试

仪表出厂时已根椐用户提供的介质(介电常数)在常温下设置成标准状态,用户在仪表安装完毕后一般不用调整,即可投入使用,如果工作环境有大的变化(指料仓内温度、压力、介质、电极与仓壁距离很近),造成报警点工作不正常, 报警点必须在工作状态进行热态(通电半小时)调试。

(仪表必须接地!)

如检测上限而仓内无料、调整微调电位器W、如果红灯亮则逆时针旋转、旋到绿灯刚亮,继电器吸合。

如检测上限而仓内有料、调整微调电位器W、如果红灯亮则逆时针旋转、旋到绿灯刚亮,再顺时针旋转、旋到红灯刚亮。

(调整时应慢而稳)。

八、订货须知

1.订货时请注明被测介质的名称、成份、温度及压力。

2.过程连接方式(螺纹或法兰)的标准及规格。

3.探极类型及长度。

4.用于不易现场设定场合时,请注明该电容物位开关是用于上限报警还是下限报警及被测介质成分,可为您制作即装即用型。

5.电源电压不能满足220V+10%时,请选用24V DC供电方式。

ULDY电容物位计
